| 品牌：YOSC | 型号：DCM-SM-C-080KM-LCP-05 | 加工定制：否 |
| 可售卖地：全国 | 材质：光纤 |

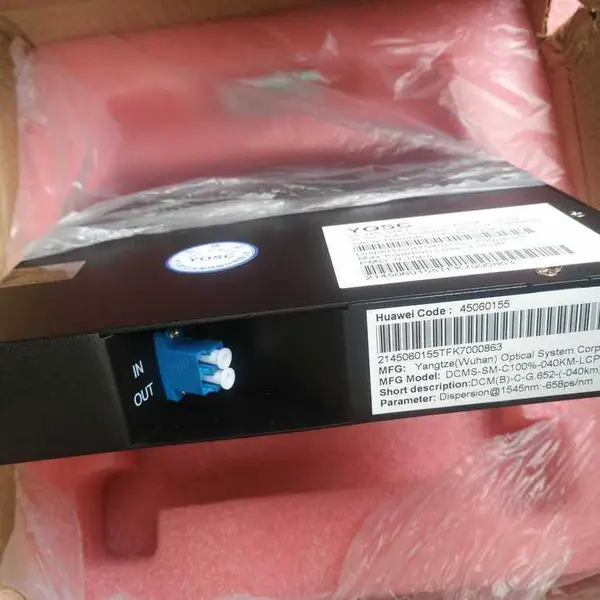

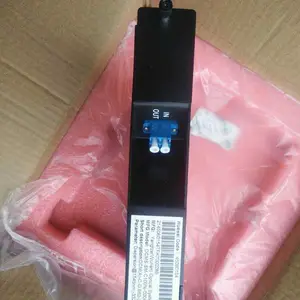

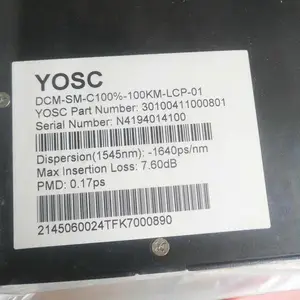

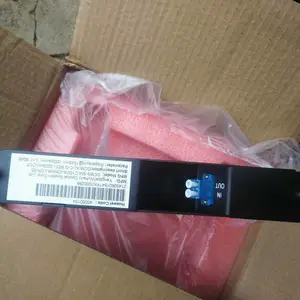

长飞YOSC色散补偿光纤模块40公里DCMS-SM-C-080KM-LCP-05
产品概述
具备斜率补偿功能的色散补偿模块DCM能够为标准单模光纤（G.652）在C波段内进行宽波段的色散及色散斜率补偿，使系统残余色散得到优化。
该模块基于成熟可靠的光纤工艺，可提升光传输系统的性能。
色散补偿模块在1550nm波长的色散值范围可以达到-10至-2100ps/nm。并可提供中心波长和色散有特殊要求的模块。
产品介绍
独立式无源设备

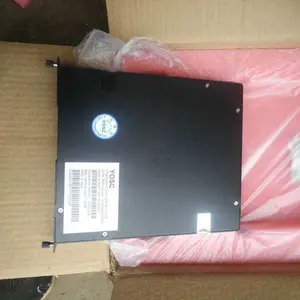

该产品采用1U机架式设计，可安装于标准19寸机柜中
产品特性
DWDM系统宽波段色散补偿和极低的残余色散
G.652光纤C波段*斜率补偿（标准值）
低插入损耗、低偏振模色散
性能指标通过cordiaGR-2854-CORE标准认证
可靠性通过cordiaGR-1221-CORE标准认证
长飞YOSC色散补偿光纤模块40公里DCMS-SM-C-080KM-LCP-05技术参数
参数
| HNDCM-20-SC
| HNDCM-40-SC
| HNDCM-60-SC
| HNDCM-80-SC
| HNDCM-100-SC
| HNDCM-120-SC
|
工作波长
| 1525·1568
| |||||
1545nm Dispersion (ps/nm)
| -328+/-9
| -500+/-15
| -984.5+/-24.5
| -1313+/-27
| -1641+/-30
| -1969+/-32
|
RDS@1545nm (nm-1)
| 0.0036+/-10%
| |||||
IL (dB)
| ≤4.5
| ≤5.4
| ≤8.3
| ≤10.4
| ≤12.0
| ≤12.0
|
IL (典型值) (dB)
| 3.8
| 4.5
| 6.8
| 8.0
| 10.2
| 10.2
|
PMD (ps)
| ≤0.4
| ≤0.45
| ≤0.6
| ≤0.7
| ≤0.8
| ≤0.8
|
PMD (典型值) (ps)
| 0.3
| 0.35
| 0.5
| 0.6
| 0.7
| 0.7
|
WDL (dB)
| ≤0.5
| ≤0.5
| ≤0.6
| ≤0.7
| ≤0.8
| ≤0.8
|
PDL (dB)
| ≤0.1
| ≤0.1
| ≤0.1
| ≤0.1
| ≤0.1
| ≤0.1
|
IL over temperature (-5 to 70 0C) (dB)
| Variation ≤ +/- 0.5
| |||||
Dispersion over temperature (-5 to 70 0C)
| Variation ≤ +/- 2%
| |||||
Return Loss (dB)
| Connector return loss<-45
| Module return loss<-27
| ||||
注:
